Language蝶閥結構及特點

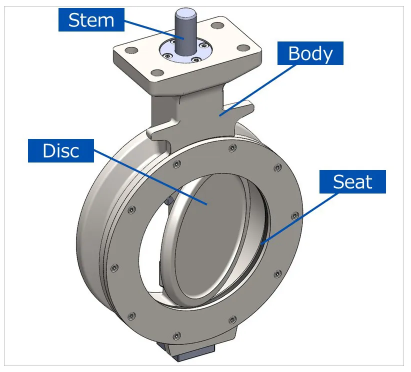

蝶閥是通過在圓柱形閥箱內旋轉圓盤形蝶板來控制流體的閥門。
蝶閥大致分為中線型（C500型）和雙偏心型（KM200型、C200R型）兩種。

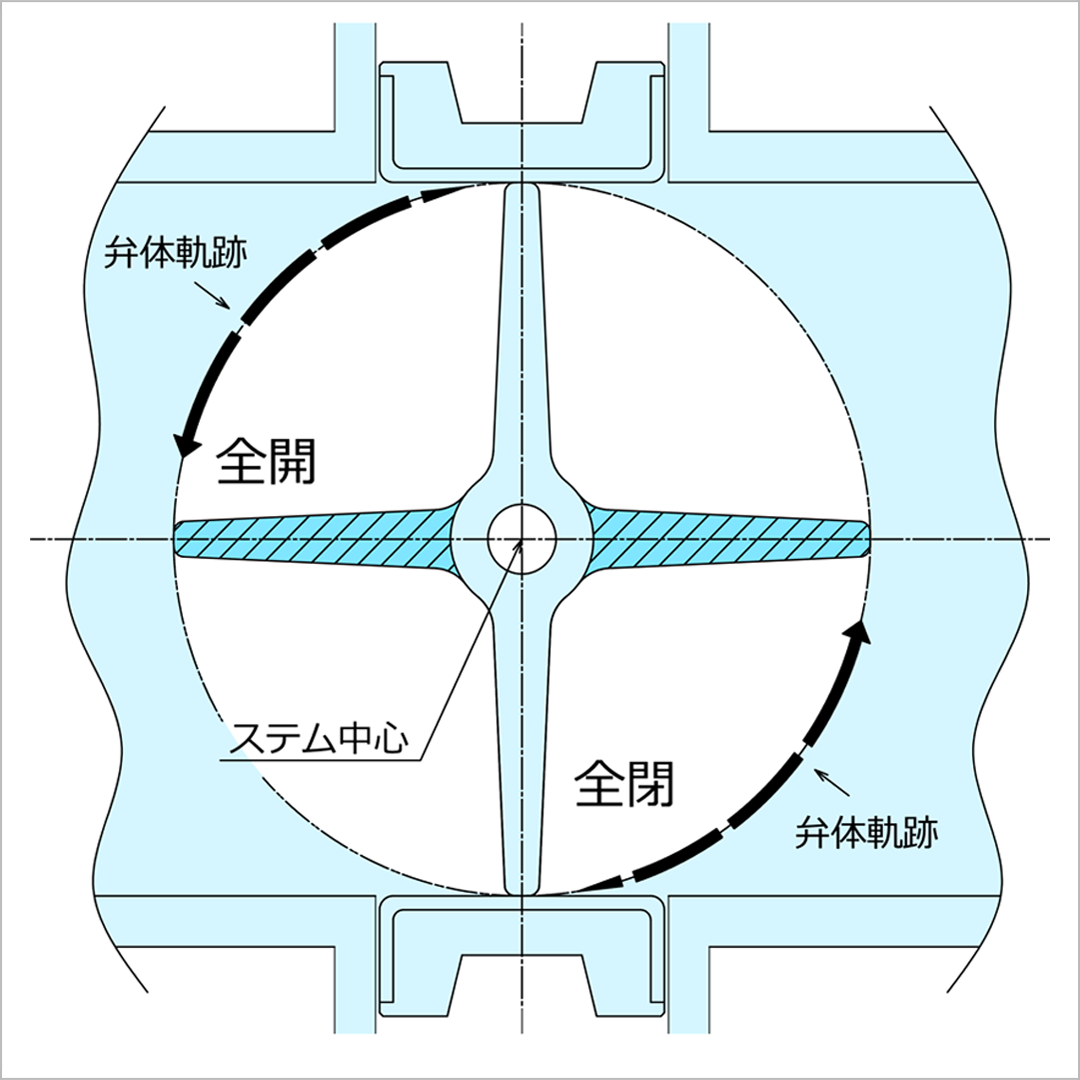

①中線型（C500型）
中線型
閥桿的中心線穿過蝶板的中心，與蝶板外周的密封面在同一平面上。
通常，在主體內部放置橡膠或樹脂等彈性襯里，并在閥桿和蝶板之間強制形成密封。我們的PFA 襯里蝶閥結構簡單并且具有出色的耐腐蝕性。
②雙偏心型（KM200型、C200R型）
雙偏心型
閥桿在蝶板的中心線不但不在閥座中心線上，而且也偏離管道中心線的結構。
閥門啟閉時，由于偏心凸輪作用，蝶板與閥座以很小的旋轉角度分離，減少了密封面的磨損。雙偏心式的閥座密封性能比中線型更好，除橡膠、樹脂閥座外還可以選用金屬閥座。
不銹鋼高性能蝶閥和鑄鐵蝶閥均采用這種結構。
① 優良的操作性
通過旋轉90度即可輕松完全打開和關閉，提供出色的操作性和打開程度的可視性。
② 節省空間、緊湊的設計
與其他閥門相比，它的面間距更短，重量更輕，結構更緊湊，并能保證足夠的安裝空間。
從小直徑到大直徑都可以制造。
③ 優良的流量調節能力
流量調節特性優異的閥門。流量特性接近等百分比，量程范圍為20至30:1，適合用作控制閥。
④可根據使用條件選擇驅動裝置。
通過添加驅動部件和連接部件，可以輕松實現閥門的自動化。
杠桿操作型、齒輪操作型、氣動操作型、電動操作型均可適用。
⑤適用流體工況范圍廣
根據型號的不同，我們提供一系列增強 PTFE 閥座、橡膠閥座、金屬閥座等，因此我們可以適應各種流體條件。
